Hej där! Som leverantör av Pt100 termosensorer får jag ofta frågan om hur man kopplar dessa sensorer till en styrenhet. Idag ska jag dela upp allt för dig på ett enkelt och lättförståeligt sätt.
Förstå Pt100 termosensorer
Låt oss börja med lite bakgrund. En Pt100 termosensor är en typ av motståndstemperaturdetektor (RTD). Den är gjord av platina, och som namnet antyder har den ett motstånd på 100 ohm vid 0°C. Motståndet hos en Pt100 ändras linjärt med temperaturen, vilket gör den supernoggrann för att mäta temperatur i ett brett spektrum av applikationer, från industriella processer till vetenskapliga experiment.

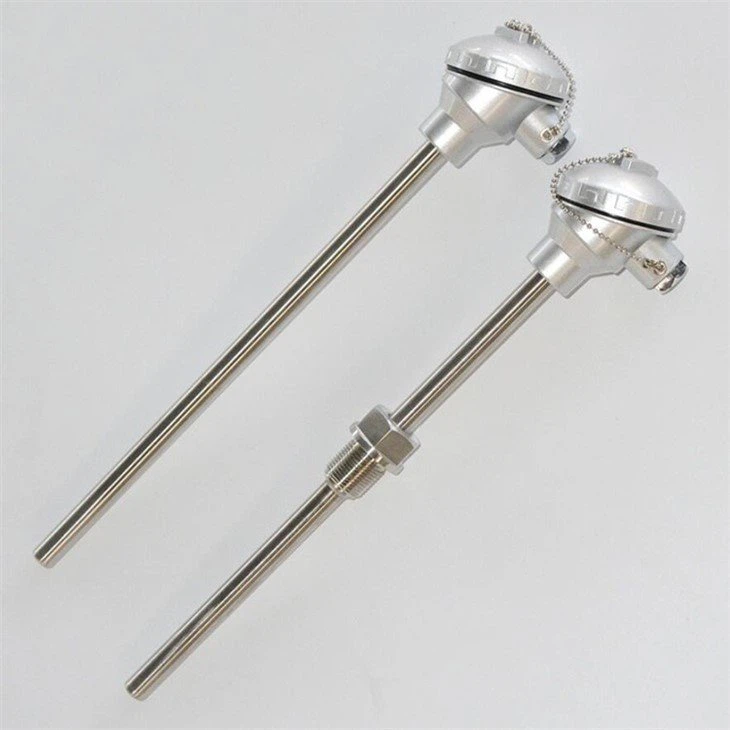

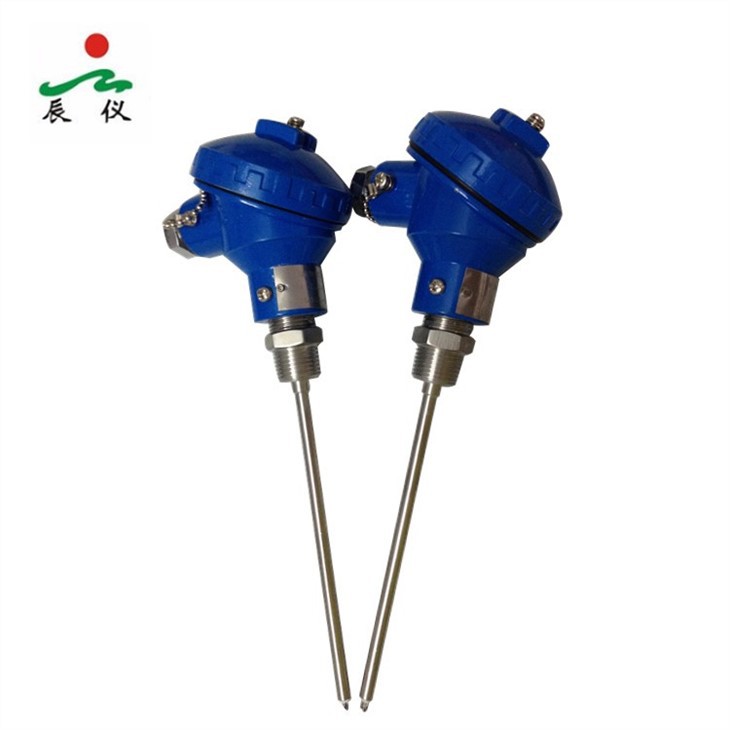

Om du är intresserad av olika typer av platina temperatursensorer kan du kolla inPt100 Platinum temperaturgivare. Och om du överväger andra alternativ, ta en titt påPt1000 MotståndstemperaturdetektorochWZP Pt100 temperatursensor.
Varför ansluta till en styrenhet?
Du kanske undrar varför vi behöver ansluta en Pt100 till en kontroller. Tja, en kontrollant är som hjärnan i operationen. Den tar temperaturdata från Pt100-sensorn och använder den för att fatta beslut. Till exempel, i ett värmesystem kan regulatorn slå på eller stänga av värmaren baserat på temperaturen som mäts av Pt100.
Komponenter du behöver
Innan du startar anslutningsprocessen behöver du några saker:
- Pt100 termosensor:Uppenbarligen behöver du en Pt100-sensor av god kvalitet. Som leverantör kan jag försäkra dig om att våra sensorer är i topp när det gäller noggrannhet och tillförlitlighet.
- Kontroller:Se till att din kontroller är kompatibel med Pt100-sensorer. Vissa kontroller kommer med inbyggd Pt100-ingång, medan andra kan kräva en extra signalbehandlingsmodul.
- Kabeldragning:Du behöver lämpliga kablar för att ansluta sensorn till styrenheten. Ledningarna bör ha lågt motstånd för att minimera mätfel. Jag brukar rekommendera att använda skärmade kablar för att minska störningar.
- Verktyg:Grundläggande verktyg som en skruvmejsel, trådavdragare och pressverktyg kommer att vara praktiska för att göra anslutningarna.
Anslutningsmetoder
Det finns huvudsakligen tre sätt att ansluta en Pt100 termosensor till en styrenhet: 2 - trådar, 3 - trådar och 4 - trådar.
2 - Trådanslutning
2-trådsanslutningen är den enklaste. I denna metod kopplar du bara två ledningar från Pt100-sensorn direkt till styrenheten. Denna metod har emellertid en nackdel. Resistansen hos själva ledningarna läggs till motståndet hos Pt100, vilket kan orsaka mätfel, speciellt om ledningarna är långa. Så 2-trådsanslutningar används vanligtvis för kortdistansapplikationer där hög noggrannhet inte är kritisk.
Så här gör du:
- Skala av ändarna på de två ledningarna från Pt100-sensorn.
- Anslut en ledning till den positiva ingången på kontrollern och den andra till den negativa ingången.
3 - Trådanslutning
3-trådsanslutningen är ett bättre alternativ när du behöver mer noggrannhet. I denna uppsättning används en tråd som referens och de andra två används för att mäta motståndet hos Pt100. Regulatorn kan sedan kompensera för trådmotståndet, vilket minskar mätfelet.
Här är steg-för-steg-processen:
- Identifiera de tre ledningarna till Pt100-sensorn. Vanligtvis är två av trådarna av samma färg, och den tredje har en annan färg.
- Anslut de två kablarna med samma färg till de två ingångarna på styrenheten.
- Anslut den återstående ledningen till en referensterminal på styrenheten.
4 - Trådanslutning
4-trådsanslutningen ger högsta noggrannhet. I denna metod används två ledningar för att passera en konstant ström genom Pt100, och de andra två används för att mäta spänningen över den. Eftersom mättrådarna inte har någon ström, finns det inget spänningsfall på grund av trådresistans, vilket resulterar i mycket exakta temperaturmätningar.
Så här gör du en 4-trådsanslutning:
- Separera de fyra ledningarna till Pt100-sensorn.
- Anslut två av ledningarna till en strömkälla på styrenheten.
- Anslut de andra två ledningarna till en spänningsmätterminal på styrenheten.
Kalibrering
Efter att ha anslutit Pt100 till styrenheten är det viktigt att kalibrera systemet. Kalibrering säkerställer att temperaturavläsningarna är korrekta. Du kan använda en kalibrerad referenstermometer för att jämföra avläsningarna för Pt100 - styrsystemet. Om det finns en skillnad kan du justera inställningarna på kontrollenheten för att korrigera den.
Felsökning
Ibland kanske saker och ting inte går som planerat. Här är några vanliga problem och hur du åtgärdar dem:
- Ingen läsning:Kontrollera om anslutningarna är lösa. Se till att strömförsörjningen till styrenheten fungerar. Kontrollera också om Pt100-sensorn är skadad.
- Felaktig läsning:Detta kan bero på felaktig kabeldragning, trådmotstånd eller problem med styrenhetens kalibrering. Dubbel - kontrollera ledningarna och utför en ny kalibrering vid behov.
Slutsats
Att ansluta en Pt100 termosensor till en kontroller är ingen raketvetenskap. Med rätt komponenter, lite kunskap och lite tålamod kan du enkelt få det gjort. Om du väljer en 2-tråds-, 3-tråds- eller 4-trådsanslutning beror på din specifika applikation och vilken noggrannhetsnivå du behöver.
Om du är på marknaden för högkvalitativa Pt100 termosensorer eller har några frågor om anslutningsprocessen, hör gärna av dig för en köpdiskussion. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina temperaturavkänningsbehov.
Referenser
- "Handbok för temperaturmätning"
- Tillverkarens manualer för Pt100-sensorer och regulatorer
